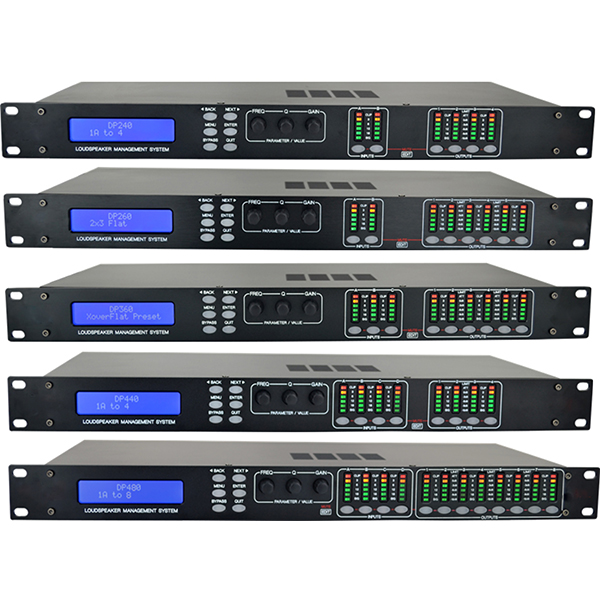

JAYASYS DP 系列数字音频处理器是基于性能强大的DSP数字音频处理器。JAYASYS DP系列音频处理器有6款不同型号产品：DP-24（2进4出）、DP-26（2进6出）、DP-36（3进6出）、DP-44（4进4出）、DP-46（4进6出）、DP-48（4进8出）。可以根据用户的系统需求进行自由选配，是工程安装应用的理想选择, 它组合了传统设备的功能并带有远程控制的能力。非凡的音质表现。基于96kHz数字采样率提供超过20kHz以上的音频带宽。高频解析力表现细腻，频域扩展宽广, 真实还原音频内容。预设分频模式: 2 x 2 way, 2 x 3 way, 4 way + 2 Aux, 5 way + 1 Aux, 6 way。设备提供的“信号源”参数, 允许完全自由配置每个输出通道的信号路由。每个输入通道包括增益控制, 最长1500毫秒延时, 31段图示均衡器, 10段多功能滤波器。多功能滤波器允许设置多种类型, 包括参量均衡器, 高/低搁架式滤波器, 可变Q值的高/低通滤波器, 陷波器, 全通滤波器, 带通滤波器。每个输出通道包括增益控制, 最长1500毫秒延时, 10段多功能滤波器。多功能滤波器允许设置多种类型, 包括参量均衡器, 高/低搁架式滤波器, 可变Q值的高/低通滤波器, 陷波器, 全通滤波器, 带通滤波器. 独立的高通和低通滤波器提供最高48dB/Octave斜率。相位反转, 和一个全功能的限幅器。支持通道间联动调节。支持选项式的安全锁设置。支持扩展简单远程通讯协议。前面板的三个编码器提供简易的参数控制, 并显示在LCD屏幕上。输入和输出电平监控, 静音/编辑 按钮允许快速设置和调节操作。处理器提供远程控制软件操作和管理。通讯接口支持 RS232/RS485。

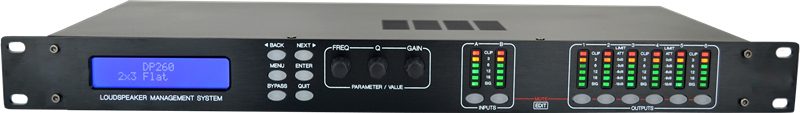

JAYASYS DP-26 (2进6出数字音频处理器)
输入部分:
输入接口:2路3 pin XLR电子平衡；阻抗:10k 欧姆；共模抑制比:>75dB (50Hz to 10kHz)
输出部分:
输出接口:6路3 pin XLR电子平衡；输出阻抗:< 60 欧姆；最小负载:600 欧姆；最大电平:+15dBm
性能参数:
数字音频采样率:96kHz；频率响应:+/- 0.5dB(20Hz-20kHz)；失真度:<0.005%(1kHz;+15dBm)；ADC 动态范围:114dB (20Hz -20kHz, A-Weighted)；DAC 动态范围:114dB (20Hz-20kHz,A-Weighted)；系统传播延时:0.41mS
输入通道参数:
增益-40dB to +6dB (0.1dB steps)；延时:最大 1500ms (343,4m)；图示均衡器:31段
输出通道参数:
增益:-40dB to +15dB (0.1dB steps)；相位:+/-；延时:最大 1500ms (343,4m)；信号路由:A, B, A+B；通道名称:6个字符长度
多功能滤波器:
滤波器数量:10输入 and 10 输出；类型:PEQ/ Hi/Lo；Shelving/HP/LP/VariQ/Allpass/Bandpass/Notch；频率范围:20Hz -20kHz (1/36 Octave steps)
增益:-30dB to +15Db,(0.1dB steps)；带宽 / Q值:0,0078 to 2.52 octaves (Q=0.5 to 128)
分频滤波器:
频率范围:20Hz 20kHz (1/36 Octave steps)；斜率类型:Butterworth/Linkwitz Riley/Bessel
斜率范围:6/12/18/24/36/48dB/Octave；输出限幅器门限值:-10dB to +15dBu；启动时间:0,3ms to 90ms；释放时间:100ms to 2 second
系统参数:
最大支持用户存储数目:50个；延时单位:ms/m；系统锁:可设置各项类型密码锁;显示屏:2x 20 字符LCD;电平指示:6段 LED;电平指示模式:电平或限幅器衰减量大小;通道联动控制:支持;LCD对比度调节:支持;LED亮度调节:支持;扩展简单远程通讯协议:支持;固件升级:支持
连接器:
音频输入和输出接口类型:3 pin XLR;RS-232:DB-9母座;RS-485:3 pin XLR;电源:标准IEC插口;电源需求:220 VAC 变压器 (90 - 250 VAC 开关电源 选配);尺寸:44 x 482 x 205 mm;重量:4.0Kg
